Mobiles Ultraschall Härteprüfgerät SAUTER HO 2K
Ab Lager lieferbar
Premium-UCI-Härteprüfgerät für Rockwell, Brinell und Vickers
Listenpreis
5.520,00 €
Technical Datasheet
Messbereich Rockwell - Skala A
61-85,6HRA
Messbereich Rockwell - Skala B
41-100HRB
Messbereich Rockwell - Skala C
20,3-68HRC
| Standard | Option | ||
|---|---|---|---|
          |
 |
Beschreibung
- Anwendung: Dieses Ultraschall-Härteprüfgerät ist ideal für mobile Härteprüfungen geeignet, bei denen großer Wert auf schnelle und präzise Ergebnisse gelegt wird
- Prinzip: Das SAUTER HO misst mittels eines Schwingstabes, der mit Ultraschallfrequenz schwingt und mit einer definierten Prüfkraft auf die Probe gedrückt wird. Am unteren Ende befindet sich ein Vickers-Eindringkörper. Seine Resonanzfrequenz erhöht sich, sobald er bei der Erzeugung des Eindrucks mit der Probe in Kontakt gebracht wird. Die dadurch entstehende Resonanzfrequenzverschiebung wird durch eine entsprechende Gerätejustierung der entsprechenden Vickershärte zugeordnet
- Beispiele: Das SAUTER HO Ultraschall-Härteprüfsystem wird vor allem verwendet für die Messung von kleinen Schmiedeteilen, Gussteilen, Schweißpunkten, Stanzteilen, Gusswerkzeugen, Kugellagern und Flanken von Zahnrädern, sowie zur Messung nach Wärme oder Hitzeeinfluss
- Vorteile gegenüber Rockwell und Brinell: Nahezu zerstörungsfreie Prüfung durch kleinere Prüfkraft und dadurch lediglich mikroskopisch kleinen Eindringkrater
- Vorteile gegenüber Vickers: Die anspruchsvolle optische Messung entfällt. Hierdurch kann direkt vor Ort, z. B. an einem fest verbauten Werkstück, gemessen werden
- Vorteile gegenüber Leeb: Die hohe Anforderung an das Eigengewicht des Prüfobjekts entfällt weitgehend
- Standards: Das Gerät erfüllt diese technische Normen: DIN 50159-1; ASTM-A1038-2005; JB/T9377-2013
- Messdatenspeicher sichert bis zu 1000 Messwertgruppen à 20 Einzelwerte
- Mini-Statistik-Funktion: Anzeige des Messergebnisses, der Anzahl der Messungen, des maximalen und des minimalen Wertes, sowie des Durchschnittswertes und der Standardabweichung
- Kalibrierung: Das Gerät kann sowohl auf normierte Härtevergleichsplatten als auch auf bis zu 20 Referenzkalibrierwerte eingestellt werden. Dadurch wird ein schnelles Messen verschiedener Werkstoffe möglich, ohne das Gerät jeweils neu auf die einzelnen Materialien einjustieren zu müssen

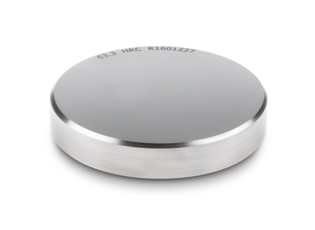

- Lieferumfang: Härtevergleichsblock (ca. 61 HRC), USB Kabel, Displayeinheit, UCI-Sensoreinheit, Transportkoffer, Software zur Übertragung der gespeicherten Daten an den PC, Schutzhülle (türkis), weiteres Zubehör
Spezifikationen
Artikelcodes, Produktgruppen & Statusinformationen
Modell-Artikel-Code
:
HO 2K
Modell-Reihe
:
HO
Sortiment
:
Sauter
Produkt Segment
:
Härteprüfung
Produktgruppe
:
UCI Härteprüfgeräte
Produkt-Verwendungsart
:
Hauptartikel
EAN-Code (Modell)
:
4045761184145
Geplanter Starttermin
:
2016-1HJ
Zolltarifnummer
:
90248000
Produktstatus
:
Aktiv
CE Label
:
Ja
Technische Daten - Funktionen
Statistik-Funktion
:
Ja
Mittelwertbildung
:
Ja
Auto-Off
:
30 min
Grenzwert (Min - Max)
:
Ja
Akustisches Bereitschaftssignal
:
Ja
Optisches Bereitschaftssignal
:
Ja
360° Messung
:
Ja
Schnittstellen
:
USB-Device
Technische Daten - Primär
Messbereich Rockwell - Skala A
:
61-85,6HRA
Messbereich Rockwell - Skala B
:
41-100HRB
Messbereich Rockwell - Skala C
:
20,3-68HRC
Technische Daten - Spannungsversorgung
Stromversorgung
:
Akku & Netzteil
Akku-Typ
:
Li-Ion
Eingangsspannung Netzgerät / max. Spannung
:
110 - 240 V
Steckdose für Netzgerät
:
Micro-USB
Netzadapter/Adapter enthalten
:
EURO
Schutzklasse
:
Ohne Schutzklasse
Technische Daten - Verpackung & Versand
Verpackungsbestandteil - nach Gewicht - Karton
:
2250 g
Verpackungsbestandteil - nach Gewicht - Styropor
:
2250 g
Lieferzeiten
:
1 d
Abmessungen Verpackung (B×T×H)
:
395×315×140 mm
Bruttogewicht
:
5 kg
Nettogewicht
:
0,50 kg
Versandart
:
Paketdienst
UN-Nummer
:
Li-Ion, im Gerät verpackt (UN 3481, Verpackungsvorschrift #7, Lithium ion batteries in compliance with Section II of PI967)
Technische Daten - Konstruktion
Gehäuseabmessungen (BxTxH)
:
28×83×160 mm
Material Gehäuse
:
Metall, lackiert
Technische Daten - Anzeige
Typ der Anzeige
:
Grafik-LCD
Technische Daten - Messsystem
Messbereich Vickers
:
80-1599HV
Messbereich Brinell
:
79-618HB
Messbereich Zugfestigkeit
:
255-2180MPa
Härteskalen
:
HV 2
Prüfkraft Härtemessung
:
20 N
Einheiten
:
HB;HL;HRA;HRB;HRC;HV;MPa
Prüfling - Gewicht - Minimum
:
300 g
Messsonde - Länge
:
15,5 cm
Messsonde - Durchmesser
:
18 mm
Technische Daten - Zähldaten
Speicher
:
Ja
Speicher - Anzahl der Ergebnisse
:
1.000
Verantwortliche Personen
Produktmanager
:
Dietmar Paul
Preise & Rabatte
Listenpreis
:
5.520,00 €
Garantie
:
36 mon
Optionale Dienstleistungen
Werkskalibrierung
:
961-270
